Les manomètres avec boîtier rempli de liquide sont utilisés pour des applications qui impliquent des chocs dynamiques élevés et des vibrations. Le liquide de remplissage amortit les vibrations ainsi produites et soulage de la sorte les composants mécaniques du manomètre.
Manomètre avec liquide de remplissage – type 213.53
Utilisation des liquides de remplissage
En fonction des conditions, on utilisera le plus souvent des mélanges glycérine-eau ou des huiles de silicone. Le mélange glycérine-eau convient à la plupart des applications et des températures ambiantes. Il est d’ailleurs logique de l’utiliser en particulier pour les basses pressions en raison de la faible densité du liquide et de la faible résistance sur l’élément de mesure de pression de l’instrument. L’huile de silicone est principalement requise lorsque le manomètre est exposé à des températures particulièrement élevées (> +60 ° C) ou très faibles (<-20 ° C).
Le boîtier du manomètre n’est pas complètement rempli, étant donné qu’en fonction de l’humidité et de la température ambiante, le liquide de remplissage absorbe de l’eau supplémentaire et se dilate en conséquence. Le boîtier sera seulement rempli à 80 – 90% par défaut pour fournir suffisamment d’espace pour cette dilatation et pour éviter les fuites (voir la figure du modèle 213.53).

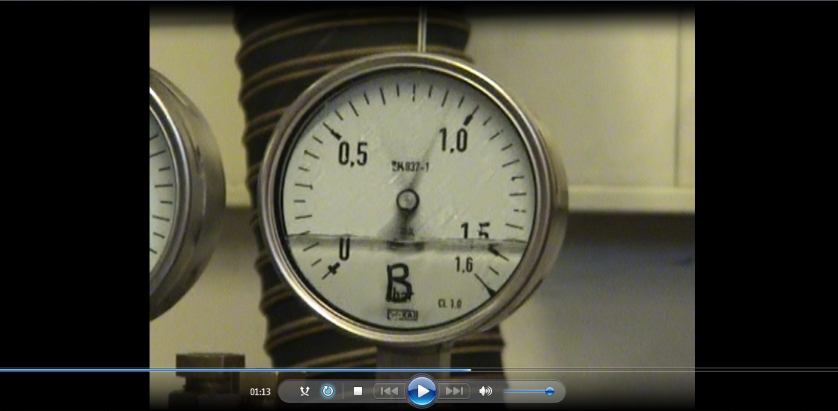

Manomètre sans liquide de remplissage – résultat : L’aiguille vibre
Avantages des liquides de remplissage
Le liquide de remplissage amortit toute pression dû à des pics, des chocs et des vibrations et protège la mécanique du manomètre. Ainsi, la fatigue des matériaux et les mauvais fonctionnements sont contrecarrés.
Un autre facteur – décisif pour l’utilisateur – est d’assurer la lisibilité de la pression. Le liquide de remplissage limite le mouvement de l’aiguille même sous des charges de vibrations sévères. Sans liquide de remplissage, l’aiguille ne montrerait pas la pression appliquée proprement dite, mais oscillerait de façon plus ou moins prononcée en fonction de la fréquence des vibrations dans l’application. En cas de résonance, cette oscillation peut s’effectuer sur un angle de 180° et rendre par conséquent toute lecture impossible.
Les manomètres remplis de liquide sont adaptés pour une grande variété d’applications, en particulier les process impliquant des chocs et vibrations.
Note : En cas de besoin d’aide ou de conseils pour votre application spécifique, votre interlocuteur se fera un plaisir de vous aider.
