Manômetros com líquido de preenchimento são utilizados em aplicações que possuem choque dinâmico e carga de vibração. O enchimento de líquido amortece as vibrações que ocorrem, aliviando assim a carga dos componentes mecânicos do manômetro.

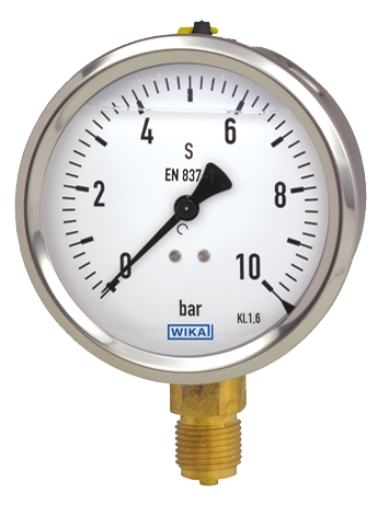

Manômetro com líquido de preenchimento – modelo 213.52
Uso do líquido de preenchimento
Os líquidos de preenchimento frequentemente utilizados, dependendo das condições do processo, são a mistura de glicerina e água ou óleo de silicone. A mistura de glicerina e água é adequada para a maioria das aplicações e temperaturas ambiente. Particularmente para baixas pressões, faz sentido utilizá-lo, devido à baixa densidade do liquido associado com a baixa resistência que irá gerar no elemento de pressão (Bourdon). Óleo de silicone é principalmente utilizado quando o manômetro é exposto a temperaturas particularmente elevadas (> +60 °C) ou muito baixas (< -20 °C).
A caixa do manômetro não é completamente cheia, uma vez que, dependendo da umidade e da temperatura ambiente, o líquido de preenchimento absorve água adicional e consequentemente se expande. Para prover espaço suficiente para essa expansão e para prevenir a caixa contra vazamentos, por padrão, a mesma somente é cheia entre 80 % – 90 % (veja figura do modelo 213.53).

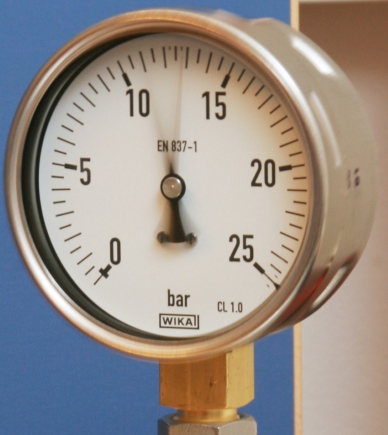

Manômetro sem líquido de preenchimento – resultado: ponteiro com vibração
Vantagens do líquido de preenchimento
Os líquidos de preenchimento amortecem todos os picos de pressão, choques e vibrações que ocorrem e ainda protege os componentes mecânicos do manômetro. Assim, neutralizando a fadiga do material e o mau funcionamento.
Um outro fator – decisivo para o usuário – é assegurar a legibilidade da pressão a ser visualizada. O líquido de preenchimento faz com que o movimento do ponteiro seja limitado, quando utilizado em severas cargas de vibrações. Sem o amortecimento do líquido de preenchimento, o ponteiro não indicará a real pressão aplicada, mas sim se deslocará para frente e para trás da escala devido à frequência das vibrações que prevalecem na aplicação. No caso de ressonância, um ângulo de 180° poderá até ocorrer.
Manômetros com líquido de preenchimento são adequados para uma variedade de aplicações, especificamente para processos que envolvem choques e vibrações.
Observação
Caso você precise de ajuda para sua aplicação específica, seu contato de vendas terá prazer em ajudá-lo.
Saiba mais sobre as vantagens e as áreas de aplicação de manômetros com preenchimento de líquido no vídeo a seguir:
